刮板机接链环

马蹄环·开口环

来源:本站 发布时间:2019-04-09 访问量:1092

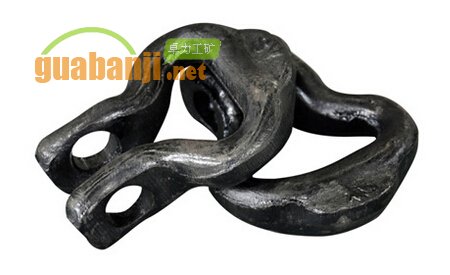

马蹄环也叫开口式联接环

刮板机马蹄环也叫开口式联接环、接链环、连接环适用于综采刮板输送机,用于连接刮板和链条。连接环在运行中有很重要的作用,如因链环质量问题造成断裂,会造成严重的运行事故。

马蹄环用途
马蹄环适用于煤矿井下双链刮板输送机及转载机,是与矿用高强度圆环链,刮板相连接使用的连接环。并且在溜槽滑滑道中其导向作用。


开口式连接环特征:
一种连接环,主要是在一连接环本体两端各枢接一旋转环体。
该本体是呈中空正圆柱体,两旋转环体由一线杆一端形成凸大嵌结部,另一端弯折环圈后再圈绕于平直段上定位;两旋转环体能由凸大嵌结部置于本体两端开口内,再经滚压收合枢固成一体;通过本实用新型,本体两端开口可获得水平均称收合效果,达到提高结合拉力强度及灵活度更佳的旋转效果。

马蹄环工艺
开口连接环性能的优劣直接关系到井下采煤的生产效率。为此,MT71-91行业标准对矿用连接环静拉伸性能、疲劳寿命提出了要求。
目前国内煤机厂一般均采用拍扁后直接模锻的锻造工艺,经此种工艺锻造的矿用连接环疲劳寿命很难稳定达到4万次的要求。

卓力马蹄环严格执行 MT/T71-1997C级标准供应制造,主要规格型号有M14×50、M18×64、M22×86等,欢迎订购。
尺寸性能
规 格
危险断面直径(mm) 节距(mm) 外宽(mm) 孔径(mm) 内宽(mm) 静拉伸试验
初始负荷(mm) 试验负荷 伸长率 最小破断负荷
B级(KN) C级(KN) B级(KN) C级(KN)
10×40 12 ±0.5 40 ±0.5 62 13±0.50 12+20 4   92 ≤2   114
14×50 16 ±0.5 50 ±0.5 81 17±0.50 16+20 8 136 180 170 225
18×64 20 ±0.5 64 ±0.5 103 21±0.50 21+20 13 232 300 290 370
22×86 23 ±0.5 86 ±0.5 134 25±0.50 24.5+20 19   415   550
26×92 27 ±0.5 92 ±0.5 148 28±0.50 28.5+20 26   575   765


马蹄环选型
30联接环 规格型号14*50,与17型刮板机马蹄环通用,适用于煤矿井下用SGB420/30、SGD320/17B型刮板输送机,B级热处理,。 与14*50-17-B级链条配套使用.
40T马蹄环 规格型号为18*64,适用于SGB420/40T、SGB620/40T、SGB630/150C煤矿井下用刮板输送机。配套规格为18×64的B级热处理链条。
--  马蹄环 规格型号26×92    适用于综采刮板输送机,适用于630、730等型刮板输送机。

山东卓力生产的接链环有用于平环的接链环和用于立环的接链环两种.近年来一直趋向采用用于立环的接链环,这样的接链环在通过链轮时不与链轮产生接触,所以也不会有磨损。
卓力工矿自主着生产的接链环是一种新型的用于扁平链立环的接链环,因其闭合长度极短,安装时无需松弛链条;其设计构思新颖,可双向安装,不用考虑输送方向,也不存在装反的可能;接链环中部的锁块可避免链条扭结,同时也提高了接链环的强度。

卓力优供刮板,30T刮板,链条,连接环,马蹄环、开口环,各种刮板机配件。咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!
