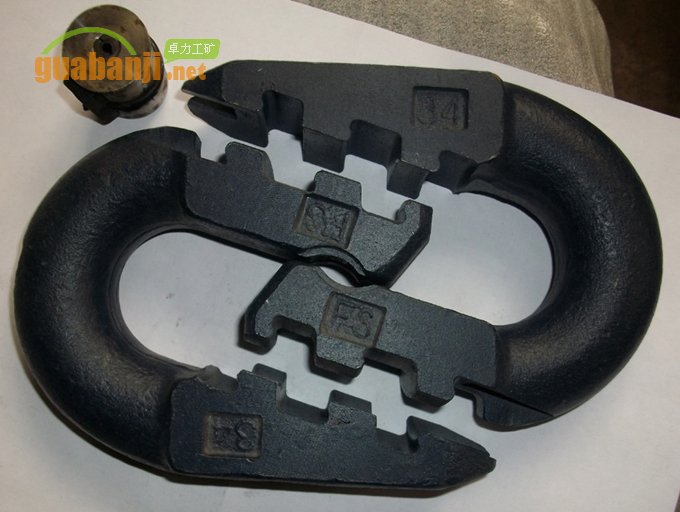

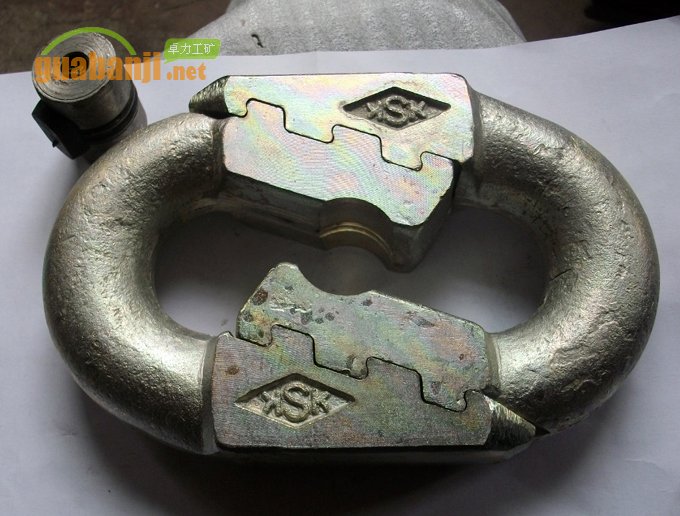

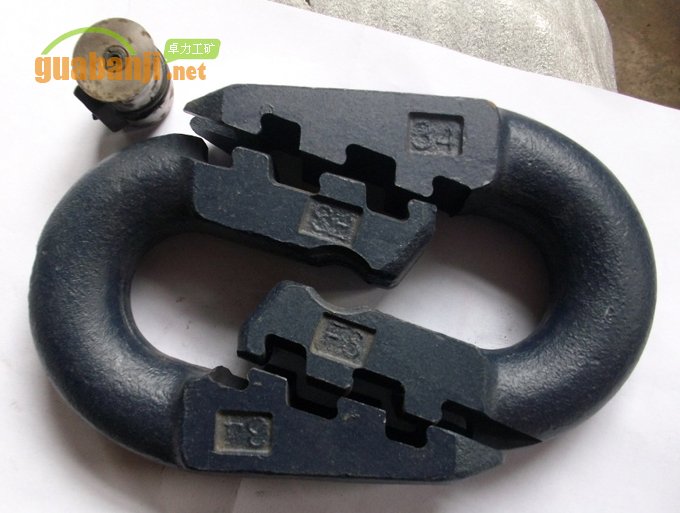

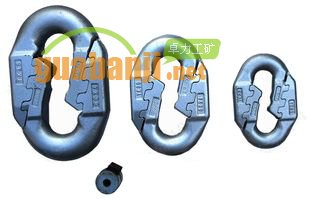

矿用弧齿环

矿用弧齿环广泛地应用在采矿运输设备中,接链环是整个设备正常工作的核心。

用途：广泛地应用在各种采矿运输设备的链传动系统中
型号：26*92 30*108 34*126 38*137 42*146 48*152


弧齿环结构特点：
1、本产品是一种新型的弧形齿接链环，接链环的顶圆和根圆采用同圆不同心结构；
2、接链环中间装有一个锁销，安装十分方便；
3、平环、立 环均可安装使用。

弧齿环设计原理
运用弹性接触和变形协调理论,研究销与接链环的接触受力及其形变。
对30×108矿用弧形梯齿扁平接链环在承受最大拉力的情况下进行分析,算出接链环所受到的力,分析接链环的受力情况。通过指定设计参数,对接链环结构进行最优化设计。


弧齿环尺寸和机械性能

规格 mm	主要尺寸 mm						重量 Kg	试验负荷 kN	试验负荷下最大伸长率 %	最小破断负荷 kN
	d1	R	L	m	h	c
18×64	22	29	102	66	22	46	1.1	320	1.2	370
22×86	26	37	130	94	26	44	1.3	480	1.2	550
24×86	28	39	134	84	28	44	1.5	570	1.2	660
26×92	30	44	144	94	32	50	1.9	640	1.2	770
30×108	34	49	168	108	35	60	2.8	850	1.2	1020
34×126	38	54	194	118	40	68	4.3	1100	1.2	1300
38×137	41	58	213	132	45	72	5.5	1360	1.2	1630
42×152	50	65	238	170	45	66	8	1660	1.2	2000
