刮板机链条

Φ14×50×17(30T)链条、Φ18×64×15(40T)链条、Φ22×86×11链条.刮板机链条是由一个一个的连接环连接而成的,链条的质量和性能的优劣将直接影响设备的工作效率和煤炭的产量。
刮板链条:
刮板机刮板牵引链的链条是用18*64的圆环焊接而成,为了适应调整牵引链长度的需要,还备有3、5、7、9、11环等不同长度的调节链。
链条介绍
链条是由一个一个的连接环连接而成的,链条用于水泥、船舶、行道、码头运输等多个领域。链条的质量和性能的优劣将直接影响设备的工作效率和煤炭的产量。
链条的参数

链条公称尺寸和节距 链轮
齿数
链轮
节圆
直径
链轮
外径
链轮立环
立槽直径
链轮立环
立槽宽度
齿形圆
弧半径
齿根圆
弧半径
链窝平面
圆弧半径
立环槽
圆弧半径
短齿部
圆弧半径
链轮中心至链窝
底平面的距离
链窝长度 短齿
厚度
链窝
中心距
参考值 最大 最大 参考 公称 公差带 最大 参考 参考 公称 公差带 公称 公差带 最大 参考
14×50 7 225 253 164 20 29 7 +0.5
0
25 7 7 101 0
-1.5
82 +2
0
46 68
18×64 7 288 324 210 25 37 9 +0.5
0
30 9 9 129 0
-1.5
105 +2
0
60 87
22×86 7 387 431 289 30 53 11 +0.5
0
38 11 11 175 0
-1.5
136 +2
0
81 114
24×86 7 387 435 288 32 50 12 +0.5
0
40 12 12 173.5 0
-1.5
140 +2
0
81 116
26×92 7 414 466 300 35 53 13 +0.5
0
45 13 13 185.5 0
-1.5
151 +2
0
86 125
30×108 7 486 546 356 40 63 15 +0.5
0
50 15 15 218 0
-1.5
176 +2
0
101 146
34×126 7 567 635 423 44 75 17 +0.5
0
55 17 17 255 0
-1.5
204 +2
0
117 170

Φ14×50×17(30T)链条,适用于SGB420/30型刮板输送机,规格为14×50,强度为B级。
Φ18×64×15(40T)链条,适用于SGB620/40T刮板输送机,规格为18×64,B级规格,材质为20Mn,18×64规格同样适用于SGD420/22型刮板机,根据不同需要18×64也可以配成C级链条,以增加使用寿命。

U型埋刮板链条技术参数表
型号(LxHxP) 孔径(mm) 型号(LxHxP) 孔径(mm) 型号(LxHxP) 孔径(mm)
96x68x125 16 158x90x125 18 268x140x160 22
105x73x100 12 180x113x125 16 290x120x125 18
105x65x125 16 185x114x125 18 290x140x160 22
120x80x125 16 198x116x125 20 320x160x200 25
140x105x125 16 200x105x125 20 368x150x200 22
140x105x125 16 220x120x160 20 460x180x250 30
145x110x100 16 220x140x160 20 460x180x200 25
145x90x125 16 220x145x125 20 560x195x250 30
158x106x125 18 268x116x125 18 560x195x200 25
        590x195x250 30


T型水平刮板链条技术参数表
型号(LxHxP) 孔径(mm) 型号(LxHxP) 孔径(mm) 型号(LxHxP) 孔径(mm)
96x30x125 16 180x38x125 18 320x45x160 22
105x30x100 14 200x45x125 16 320x45x160 18
105x36x125 16 200x50x125 18 330x60x200 22
120x35x100 16 220x42x125 20 368x60x200 25
140x35x100 16 220x42x160 20 370x45x160 22
140x36x125 16 240x42x125 18 460x60x200 25
140x38x125 16 270x50x200 20 560x70x250 30
160x50x125 16 290x60x200 20 590x70x250 30

本公司生产的链条分为:刮板链、模锻链、铸钢链、冲压链、焊接链条、模锻易拆链。用户可根据输送物料不同,选用适当的品种、材质和规格。刮板链条由石腊精密铸造一次性成形,材质45钢。模锻链条经锻造加工而成,材质40Mn.滚子链条经冲压成形。各类刮板输送链条、链轮、工业筛板、铸钢件、特殊规格的刮板链条可来图订做。

刮板机链条装配时的注意事项:
  1、刮板机链条装配时将链环立环焊口向上(即立环焊口背向链轮);
  2、平环焊接口朝链轮内侧;
  3、马蹄环凸台向上,平面向下(即凸台背向链轮);
  4、刮板机链条两侧松紧程度调整一致。

刮板机链条正确使用方法
对于刮板输送机来说,保持合适的链条张紧度是最关键的日常维护工作之一。链条既不能太紧也不能太松,链条过紧易引起过早磨损,以及链条、链轮和轴承等问题,链条张紧度不够可能引起链条断裂。如果链条不够紧,它就可能挂住滚筒或导轨而损坏。

当刮板输送机正常运转时,链条一般应有少许松弛。滚筒式返回输送机的滚筒间,一般应该有6.35~12.7 mm的链条垂度。对于导轨式或托链槽式返回输送机,当链条从头部齿轮下来时,应该有少许链条垂度,一般是12.7~25.4 mm。链条运转一段时间后,会慢慢变长或下垂,刮板有可能绊住导轨或托链槽,因此要经常检查,防止这种情况发生。尽管刮板输送机有较好的可靠性,但是必须经常维护和保养,才能保证它的有效运转。

刮板机链条常见故障原因分析
(一)刮板输送机断链
(1)制造质量间题;
(2)自然磨损变形;
(3)使用中发生跳牙掉链、链条过紧、双链长短不一、夹链、卡链等都能损伤链环;
(4)使用条件,如工作面有大块矸石,骤起骤停频繁起动等原因,都会引起链环的疲劳和延伸、甚至折断。
(二)刮板链跳牙
刮板链跳牙发生在机头链轮处,它的后果是使链环变形、断裂和使刮板弯曲。刮板链跳牙的主要原因是:
1、刮板链松;
2、链环节距伸长;
3、链轮与刮板链问嵌进矸石等硬物或齿顶磨秃,使链环被顶起而造成跳牙;
4、边双链长度不同;
5、刮板弯曲;
6、链轮轮齿严重磨损;
7、检查疏忽。

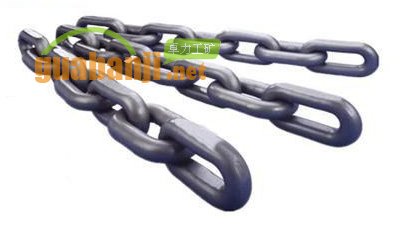

刮板机链条实物图

刮板机链条



因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实


济宁卓力刮板机研究专家提醒您:购买设备一定要慎重,可以拨打济宁卓力刮板机免费电话13280082001免费咨询了解更多的刮板机链条知识,为您的投资决策擦亮眼睛!衷心的祝愿所有的客户生意兴隆,兴旺发达,济宁卓力更期待与您的合作,能为您提供国际一流品质的工矿系列产品是卓力人的荣幸;精益求精是我们对产品质量的不断追求;合理的价格、优质的服务是与您诚挚合作的前提;我们愿同您携手共谋发展,同创未来!
