XGZ铸石刮板机

XGZ型刮板输送机型号:XGZ-06、XGZ-08、XGZ-10、XGZ-12、XGZ-14铸石刮板机。XGZ铸石刮板输送机适用于温度在250°以下的粉状、粒状、小块状及混合物料的密闭输送,以水平运输为主,也可倾斜输送,其最大输送倾角为20°。

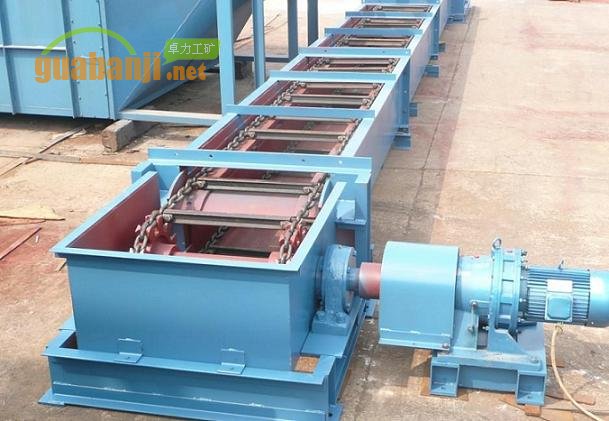

XGZ铸石刮板机
XGZ型刮板输送机产品介绍
XGZ铸石刮板输送机为干法输送。不宜输送粘性大的、要求破碎率低的易碎性物料。结构简单,安装维修方便。
XGZ铸石刮板输送机适用于温度在250°以下的粉状、粒状、小块状及混合物料的密闭输送,以水平运输为主,也可倾斜输送,其最大输送倾角为20°。
XGZ型铸石刮板输送机主要适用于各种物料的输送及在灰尘飞扬、潮湿作业环境中的理想设备,可适用于矿山、冶金、煤矿、化工对含水率无过高要求的物料输送,系统中粒度在300mm以下。

XGZ型刮板输送机结构组成
XGZ型刮板输送机主要由驱动部、机头、中间槽、机尾、刮板链等组成。
传动路线为:电动机转矩经联轴器、减速器传递给主动链轮轴组,从而牵引刮板链运动,组成一个封闭的牵引系统。
1 、驱动部 驱动部是输送机的动力部分,由电机、高速联轴器、行星齿轮减速器、低速 联轴器等组成,各部件统一安装在驱动底座上。驱动部根据布置形式分为直线型 和垂直型,垂直型主要用于安装位置较为狭小的场合。
2 、机头部 机头部由机头架、头轮组等组成。头轮组是刮板链运行的传动部件,它主要 由主轴、轴承、轴承座、链轮等组成。本机链轮为可拆卸结构,当链轮使用一段 时间磨损后,将链轮连接螺栓取下后,用锤轻轻敲击即可将链轮分两半取下,减 少了维护时间。机头的尾部与中间槽法兰联接。
3 、中间槽 中间槽是输送机实现物料转移的主要部分,根据机长需要由数段 3 米标准中 间槽和一到两段联接槽组成。各部用端部法兰、螺栓实现连接。根据用户需要可 分为单层和双层中间槽,并可配用电动、手动闸门,以实现双向输送及任意点卸 料。中间槽安放在下部支腿上,支腿可按用户需要固定在槽体的适合位置(注意 不与槽底加强筋相触) 。现场安装后槽底及刮板链导轨部铺上铸石。上部为密封 结构,检修维护时可取下上部螺栓打开上盖。
4 、机尾 机尾由机尾架、尾轮组及张紧装置组成,前部用法兰与中间槽连接,调节尾 部张紧装置的丝杠拉紧尾轮组轴承座,可调节链条的张紧程度。
5 、刮板链 刮板链是输送煤炭的主体 , 也是输送机的关键部件之一。主要由链环、联接 环、刮板组成。

XGZ型刮板输送机结构特点
以水平运输为主,也可倾斜运送。由头节、过渡节、中间节、刮板装置,尾节和驱动装置组成。中部可有多个进料口
1、 刮板为16Mn耐磨钢板焊接而成,刮板不易折断,适用于大运量、大颗粒物料运输。
2、 头、尾轴采用40Gr材质锻造毛坯,经调质处理后加工而成,具有优良的机械性能。
3、 机头架、机尾架及传动架选用优质16Mn板材,经焊接后去处应力,整体加工而成,既保证了各部件的强度、刚性又保证了位置精确度及平稳性和寿命。


XGZ铸石刮板输送机工作原理
刮板输送机是利用圆环链条作为牵引构件,由链条通过与链轮啮合实现链条在料槽中运动,链轮由传动装置提供动力。连接在链条上的刮板通过链条的运动,拉动或推动物料在多节可拆卸的敞开料槽内实现连续输送和分配物料


XGZ铸石刮板输送机型号参数
规格 XGZ-06 XGZ-08 XGZ-10 XGZ-12 XGZ-14
输送量,t/h 100-300 200-500 300-600 400-800 500-1000
链速,m/s 0.48-0.76 0.48-0.76 0.48-0.76 0.48-0.76 0.48-0.76
输送距离,m 6.7-64.3 8.2-64.3 8.6-43.6 8.9-63.5 8.6-53.6
物料粒度,mm <300 <300 <300 <300 <300
有效槽宽,mm 600 800 1000 1200 1400
刮板间距,mm 1024 1024 1024 1024 1024

XGZ铸石刮板机的安装
1 、首先,按总图提供的地基位置图找出输送机中心线。做好基础,除预埋 钢板外,其他底脚螺栓处均垫以 30mm 水泥台。注意驱动部的底脚螺栓应预埋在 梁上,而不能固定在楼板上,以免产生振动。
2 、按本机的出厂发货明细 , 对所有零部件逐项进行检查,应完整无损。
3 、将各部件安装在基础上,并按照中心线找正调平,连接法兰并固定机身。
4 、重新调整并上紧驱动部及机头机尾的螺栓,调整联轴器间距位置。使其 焦作市柯如机械有限公司转动灵活、无阻卡。
5 、按要求粘贴铸石导轨和铸石板。
6 、 将刮板链联结件的粘附物清洗干净 , 涂少量润滑油后将链板与链环连接。 注意链板在工作位置下面斜面应朝向链条运行方向。将链条分别绕过机头、机尾 链轮并在上链道将其连接。调整机尾张紧位置张紧链条。
7 ,减速机加注润滑油,各润滑点加注油脂。
8 、连接电缆线。

XGZ铸石刮板机使用维护中应注意的问题
1 、禁止在输送机上运送其它物料 , 特别是杆状物料 , 以免造成事故。
2 、运输机工作两周后 , 重新紧固每个刮板螺栓。经常检查刮板链、接链环有 无损坏,任何弯曲的刮板都必须立即更换;刮板链张紧是否松紧合适,两条链 松紧是否一致;
3 、经常检查链轮的磨损情况。及时更换链轮。
4 、 经常检查传动部是否安全可靠、 有无损坏; 检查各紧固件, 松动的要拧紧, 损坏的要更换
5 、定期更换减速润滑油。 焦作市柯如机械有限公司
6 、当输送机运行时,任何人不得横跨输送机,不得翻越输送机。设备运行时 应和运动部件保持一定的安全距离。
7 、输送机进行维护保养工作应在断开电源的情况下进行。

铸石刮板机XGZ800.1000.1200.1400 现货供应


XGZ铸石刮板机

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实
