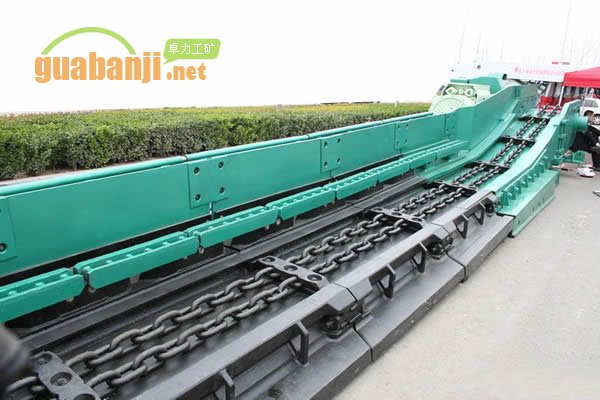

SGZ800系列刮板输送机

SGZ800系列刮板输送机主要包括SGZ800/800、SGZ800/630型刮板机。

结构
该系列输送机采用1500mm长铸焊封底中部槽、端卸机头、伸缩机尾的形式；
传动部采用双速电机、行星输出的减速器、摩擦限矩器；
牵引用销轨采用126mm节距整体铸造销轨；
紧链装置采用液压马达紧链系统。
该输送机配有变线槽，可有效的处理“三角煤”问题。

优点
SGZ800刮板输送机具有高强度、高寿命、卸载高度低、输送量大、安全防爆、维修量小等优点。

SGZ800系列刮板输送机技术参数表

参数项目	SGZ800/800刮板输送机			SGZ800/630刮板输送机
设计长度（m）	250			200
输送量（t/h）	1500			1500
双速电动机	型号	YBSD-400/200-4/8		型号	YBSD-315/160-4/8
	功率（KW）	2×400kw（1140V）		功率（KW）	2×315kw（1140V）
	转速（rpm）	1485/740		转速（rpm）	1485/740
链速（m/s）	1.1			1.3
减速器	型号	JS400型		型号	JS315型
	传动比	38.25		传动比	33.147
刮板链	刮板链型式		中双链
	链中心距（mm）		200
	圆环链规格（mm）		34×126-C
	刮板间距（mm）		1008
中部槽	中部槽型式		铸焊封底式
	规格（mm）		1500（长）×800（内宽）×303（高）
	连接方式		哑铃销连接
	连接强度（KN）		3000
牵引方式	齿轮—销轨式无链牵引（销轨节距：126mm）
紧链方式	液压马达慢速紧链、伸缩机尾辅助紧链
卸载方式	机头端卸式
整机弯曲性能	水平弯曲±1°，垂直弯曲±3°
