MZ埋刮板输送机

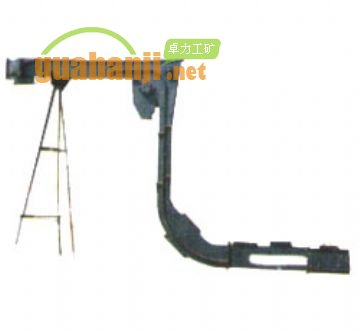

MZ型埋刮板输送机为一种特殊的布置形式的输送机,它由下水平段、垂直中间段、上回转段加上水平段组成。
上回转段将垂直输送转换为水平输送,在回转段里装有托轮和导轮,并开有回料斗。托轮、导轮用于变换刮板链条方向。
本系列埋刮起板输送机可根据输送工艺位置和地形的变化合理布局。单台设备输送高≤20m,上水平部分总长度≤30m。

埋刮板输送机具有结构简单,使用可靠,造价低廉,输送距离长,并能输送灼热物料等优点,被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。
埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备,可以水平、倾斜输送,输送物料时,刮板链条全埋在物料之中。

MZ型埋刮板输送机主要参数:
型号 MZ16 MZ20 MZ25
垂直段机槽宽度B(毫米) 160 200 250
垂直承载段机槽高度h毫米 120 130 160
垂直空载段机槽高度h毫米 130 140 170
刮板链条 链条节距t(毫米) 100 125 160
链条型式和代号 模锻链
DL10
模锻链
DL12.5
模锻链
DL16
刮板型式和代号 V型 V1型 V2型
链条速度U(米/分) 0.16
0.20
0.25
0.32
输送量Q(米/时) 11-22 15-30 29-46
电动机功率(千瓦) 3.0
4.0
5.5
7.5
11/10
15/13
18.5/17
22
30
最大输送高度H(米) <20
上水平部分最大长度(米) <30


注:1.MZ型均为内向刮板。
        2.输送量Q值未考虑输送效率。

MZ型埋刮板输送机安装尺寸图

型号 B B1 B2 B3 B4 b b1 b2 C D d1 d2
MZ16 160 240 410 490 260 115 115 20 80 351.43 95 70
MZ20 200 280 510 590 300 135 125 24 110 440.06 110 85
MZ25 250 330 600 680 350 150 160 28 140 511.33 130 100
MC32 320 420 510 610 510 610 800 900 3×150 4×145 4×145 6×145

型号 E E1 E2 E3 E4 F F1 F2 F3 F4 f1 f2
MZ16 750 1351 1010 410 700 520 80 250 490 781 108 40
MZ20 920 1560 1110 450 750 580 90 290 530 830 128 50
MZ25 1080 1592 1140 450 850 570 105 280 530 930 148 60

型号 H H1 H2 H3 H4 H5 H6 n h1 h3 h4 h5
MZ16 选用垂直中间段 1482 570 1150 460 120 130 870 216 523
MZ20 1692 610 1110 480 130 140 970 256 633
MZ25 组合后给定 1992 740 1040 585 160 170 980 306 743

型号 L L1 L2 l3(A型) l5 l6 l l1 l2 N1 N2 N3 N4 n
MZ16 选用水平中间段组 E1+ E1+ 1050 153 153 187 12 10 12 8 2
MZ20 1030 166 186 200 12 10 12 8 2
MZ25 合后给定 2250 3000 980 166 162.5 180 14 10 14 8 2

型号 n0 n1 n2 R S(行程) S1 S2 T2 t Y
MZ16 3 3 4 1200 150 300 345 354 74.5 选定
MZ20 3 3 4 1400 200 400 400 390 90
MZ25 3 4 5 1600 250 430 456 464 106 范围


济宁卓力专业生产MZ型埋刮板输送机,产品质量可靠,性能优越,值得信赖。同行性价比最高,我们以科技投入为先导,以过硬的质量作保证,以精良的设备先进的工艺为核心,是集设计制造安装调试及售后服务于一体的埋刮板输送机产品开发。
