埋刮板输送机

MC型垂直埋刮板输送机

来源:本站 发布时间:2019-04-01 访问量:1079

MC型埋刮板机,MC型埋刮板输送机,MC型垂直埋刮板输送机 ,MC型刮板机参数 MC型埋刮板机型号:MC16 MC20 MC25 MC32

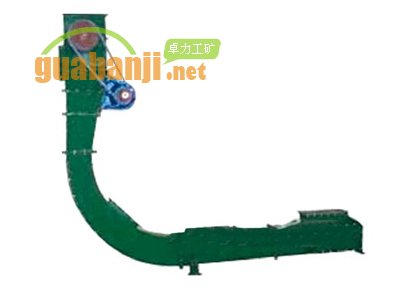

MC型垂直埋刮板输送机
MC埋刮板输送机使用可靠,值得信赖。本机是输送粉尘状、小颗粒及小块状等物料的连续运输设备。
MC埋刮板输送机还具有造价低廉,输送距离长,并能输送灼热物料等优点。
MC埋刮板输送机可以水平、倾斜、垂直输送,输送物料时,刮板链条全埋在物料之中。广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。

MC埋刮板输送机工作原理
埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。埋刮板输送机在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。

MC埋刮板输送机主要参数:
型号 MC16 MC20 MC25 MC32
垂直段机槽宽度B(毫米) 160 200 250 320
垂直承载段机槽度高h(毫米) 120 130 160 200
垂直空载段机槽高度h2(毫米) 130 140 170 215
刮板链条 链条节距t(毫米) 100 125 160 200
链条型式和
代号
模锻链 DL10 DL12.5 DL16
滚子链 GL10 GL12.5 GL16
双板链       BL20
刮板型式和
代号
V2型
O型
O型
链条速度V(米/秒) 0.16
0.20
0.25
0.32
输送量Q(米3/时) 11-22 15-30 23-46 46-74
电动机功率(千瓦) 1.5
2.2
3.0
4.0
5.5
7.5
11/10
15/13
18.5/17
22
30
最大输送高度H(米) <30
安装角度 300 650 600 900
注:1、MC型均为外向刮板。
        2、输送量Q值未考虑输送效率。

MC埋刮板输送机安装尺寸图
机型 E1 E2 H2 H3 H4 H H1 H5 H6 L L1 L2 L3 L4
MC16 364.5 610 1800 2223 895 选用中间段组合给定 1620 923 5168 720 1000/750 1420 1396
MC20 428.5 720 2000 2413 1125 1836 1028 5548 920 1000/750 1630 1578
MC25 483.5 890 2400 2893 1205 2064 1143 5936 1080 1000/750 1860 1777
MC32 561.5 1070 3000 3592.5 1465 2305 1264 6348 1250 1000/750 2100 1986

机型 B B1 B2 B3 B4 B5 B6 B7 n×F n×F1 n×F2 n×F3 C E
MC16 160 260 410 510 410 510 410 510 2×115 3×160 3×160 3×160 0 1200
MC20 200 300 450 550 450 550 510 610 2×135 4×130 4×130 4×145 0 1300
MC25 250 350 450 550 450 550 600 700 2×160 4×130 4×130 5×134 0 1400
MC32 320 420 510 610 510 610 800 900 3×150 4×145 4×145 6×145 180 1800
