SGB420-30型刮板输送机(30刮板机)说明书
来源：本站 发布时间：2015-08-26 访问量：654
1.1 产品特点：本产品具有运输力强、传动平稳、结构简单、装拆方便、 易于维护、安全可靠等特点。
1.2 主要用途及使用范围： 本产品适用于煤矿井下缓倾斜薄煤层及中厚煤 层工作面输送煤炭，安装档煤板可用作顺槽运输。

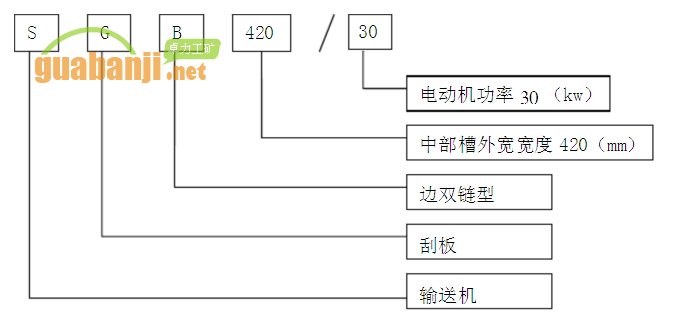

1.3 型号组成及其代表意义
1.2 主要用途及使用范围： 本产品适用于煤矿井下缓倾斜薄煤层及中厚煤 层工作面输送煤炭，安装档煤板可用作顺槽运输。
1.3 型号组成及其代表意义
1.4
对环境及能源的影响：本产品设计合理，节约能源，对环境不造成任
何污染和影响。
1.5
安全：本产品设计合理，质量可靠，性能优良，确保煤矿井下使用安
全。
2、结构组成与工作原理
2.1
总体结构：
本产品主要由传动部、
推移梁、
过渡槽、
中部槽、
刮板链、
机尾等部件组成。
（图一）
2.2
主要部件结构及工作原理
3
2.2.1
传动部：传动部（图二）主要由电动机、减速器、链轮、机头架、
舌板、盲轴、紧链器等部件组成。联结罩将电动机、联轴器、减速器连成一
个整体，动力通过减速器传递至链轮，链轮带动刮板链构成封闭式无极传动
链，从而起到运输煤炭的作用。
2.2.1.1
减速器：减速器（图三）为三级圆锥圆柱齿轮传动，传动功率
30
千瓦，传动比
22.24。为保证轴承正常运转，应对轴承的轴向游隙进行适
当调整：第一轴为
0.06-0.10；第二轴为
0.15-0.35；第三轴为
0.2-0.35；第
四轴为
0.2-0.35，圆弧伞齿轮轴向位置也应适当调整，以保证合理的啮合侧
隙和接触斑点，
其啮合侧隙不小于
0.13
毫米；
圆柱斜齿轮啮合侧隙不小于
0.17
毫米；圆柱直齿轮啮合侧隙不小于
0.21
毫米。接触斑点沿齿长和齿高方向不
小于
50%。
减速器第四轴轴端有过载保护装置，当刮板机运转过程中遇到刮卡或过
载等现象时，首先剪断保险销，以保护其它传动部件不致损坏。减速器为上
下对称结构，翻转
180
度可使用于左右不同的工作侧面，但注意翻转时应将
透气塞与注油塞对调安装，以防漏油。
2.2.1.2
链轮：链轮与抱壳组装成一体，为刮板链传递动力。
2.2.1.3
机头架：机头架由侧板、中板、底板等零件组焊而成，其侧面分
别用以固定减速器和盲轴总成，尾端与过渡槽连接。
2.2.1.4
盲轴：盲轴（图四）由轴承座、盲轴等零件组成，其主要作用是
支撑链轮。
2.2.1.5
紧链器：紧链器（图五）由偏心轮、壳体、闸带、制动轮等零件
组成，通过闸带抱紧制动轮实现制动，并与紧链挂钩配合使用，起到张紧刮
4
板链的作用。
2.2.2
过渡槽：过渡槽（图六）由槽帮钢和中板组焊而成，是机头架和中
部槽的过渡连接装置。
2.2.3
中部槽：
中部槽
（图七）
是刮板输送机的重要组成部分，
由槽帮钢、
中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。
2.2.4
刮板链：刮板链（图八）由圆环链、刮板、开口式连接环、螺栓组
装而成，刮板材料为扎制型钢时，带有斜面的一侧与中部槽中板接触，起到
刮煤作用，锻造刮板无此要求，可随意安装。连接环凸起部分起导向作用。
2.2.5
机尾：机尾（图九）由机尾架和机尾轴（图十）组装而成，是刮板
链回转的导向机构。
2.2.6
左右挡煤板：
刮板输送机出厂时一般不配置左右挡煤板，
若用用户
需要可特殊定货。
